技 術 文 件

ZPCG-1210組合川字平板
智能倉儲、立體庫專用

山東天樂塑料科技有限公司


目  錄

1-1、產品圖片 -------------------------------------------------------- 3
1-2、產品尺寸圖 ------------------------------------------------------ 5
1-3、產品詳細參數 ---------------------------------------------------- 6
1-4、產品載荷能力 ---------------------------------------------------- 7
1-5、產品生產工藝 ---------------------------------------------------- 8
1-6、產品生產流程 ---------------------------------------------------- 9
1-7、托盤結構優勢 ---------------------------------------------------- 10
1-8、公司簡介 -------------------------------------------------------- 14

1-1、產品圖片

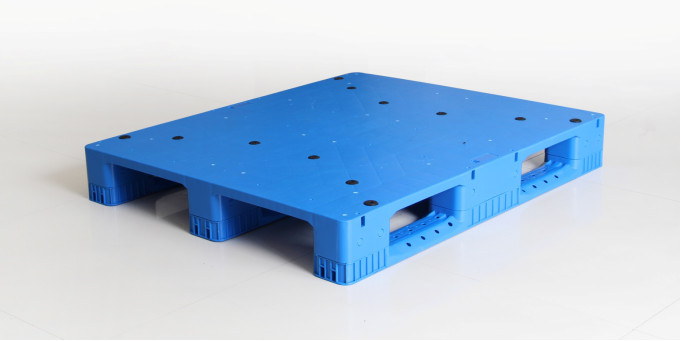

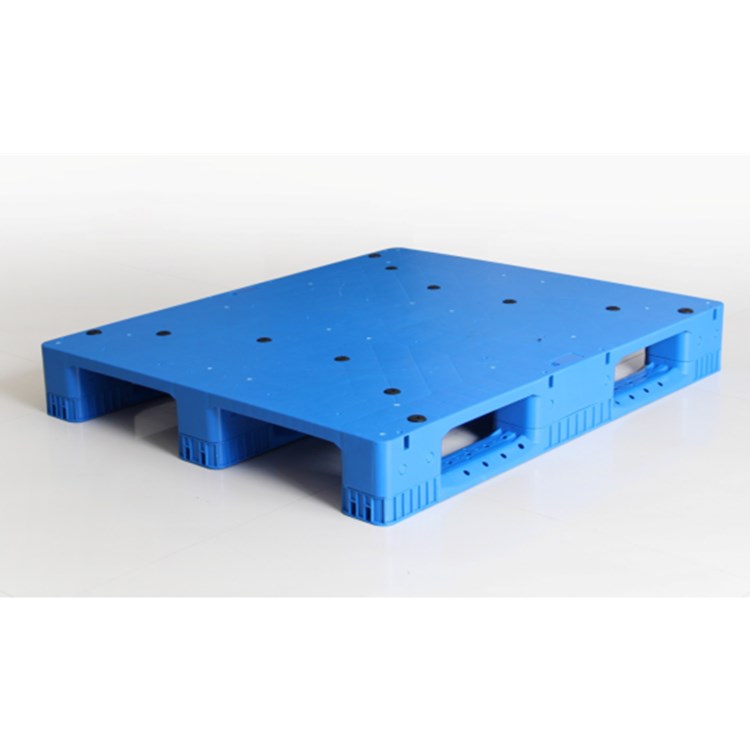

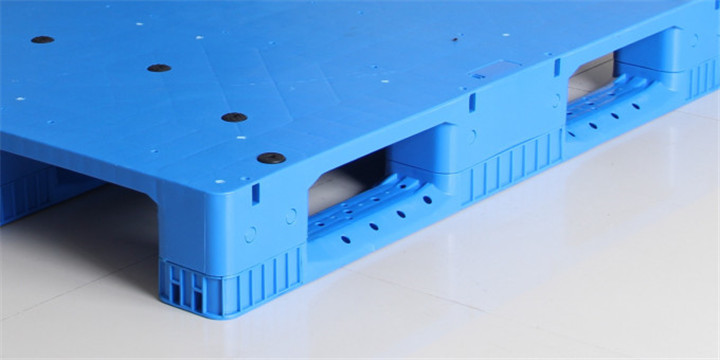

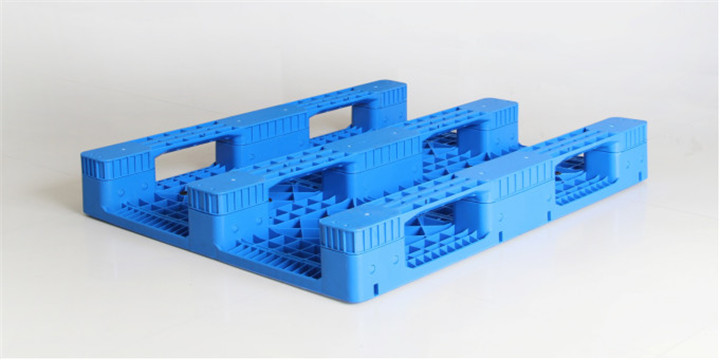

ZPCG-1210組合川字平板塑料托盤-正面

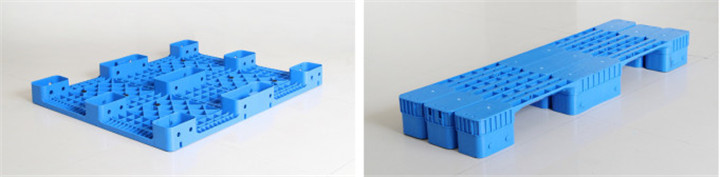

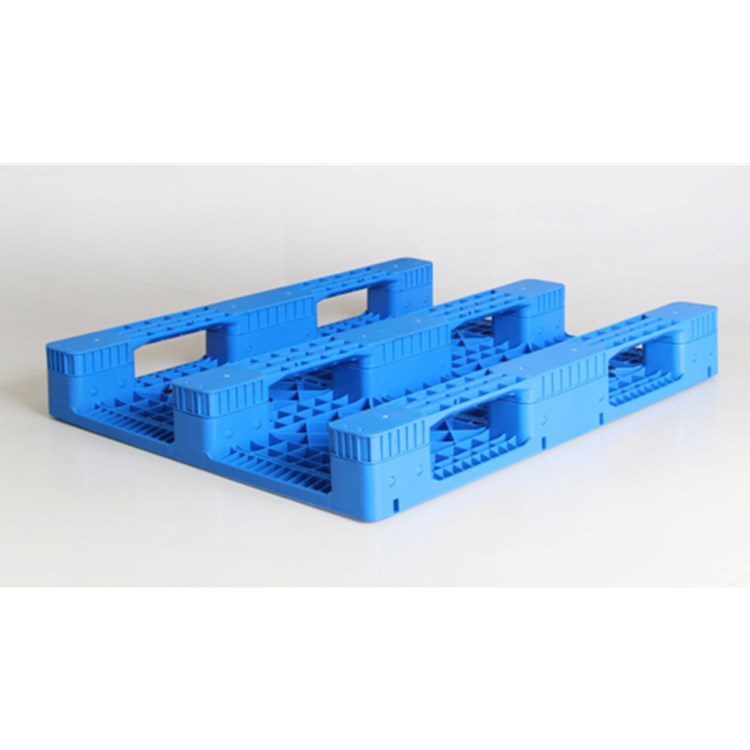

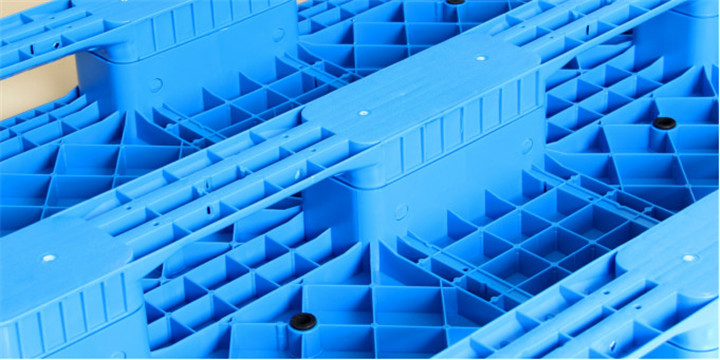

  ZPCG-1210組合川字平板塑料托盤-背面

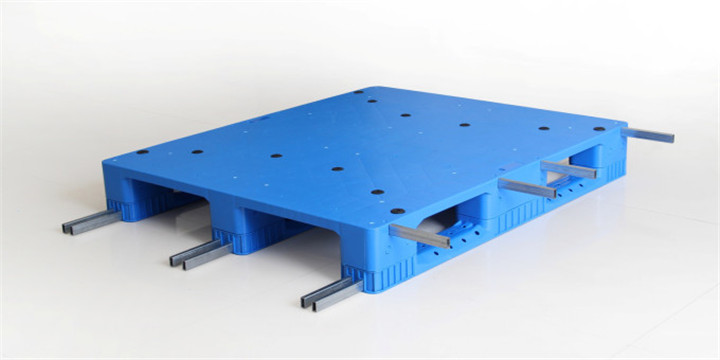

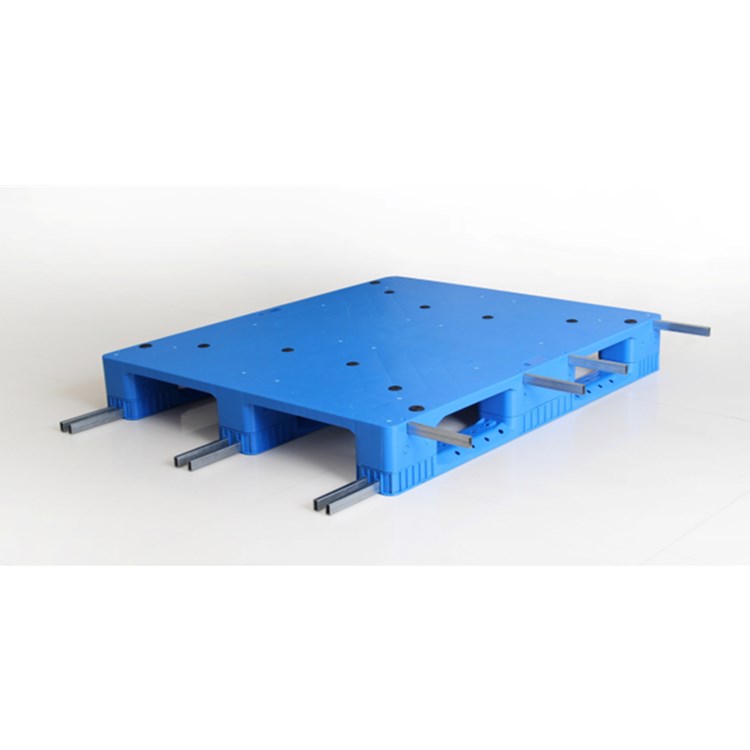

ZPCG-1210組合川字平板塑料托盤-加10根鋼管

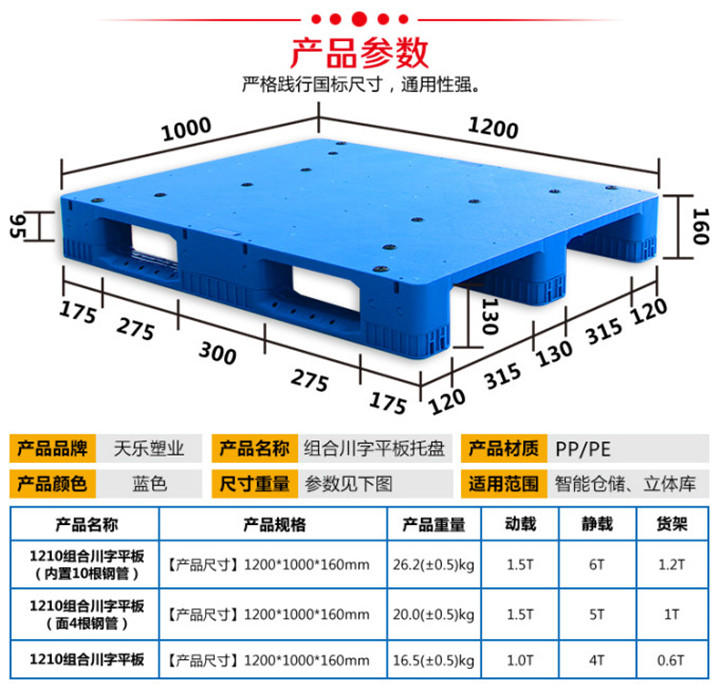

1-2、產品尺寸圖

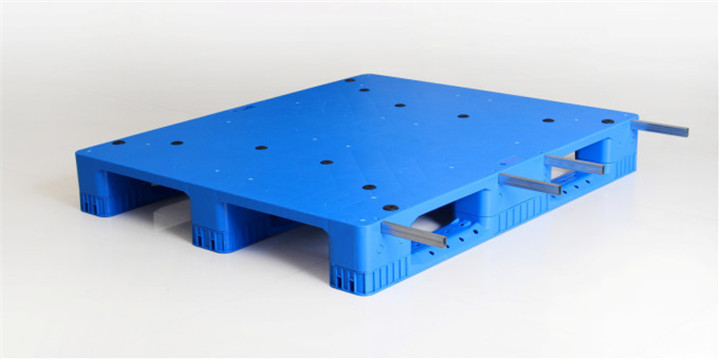

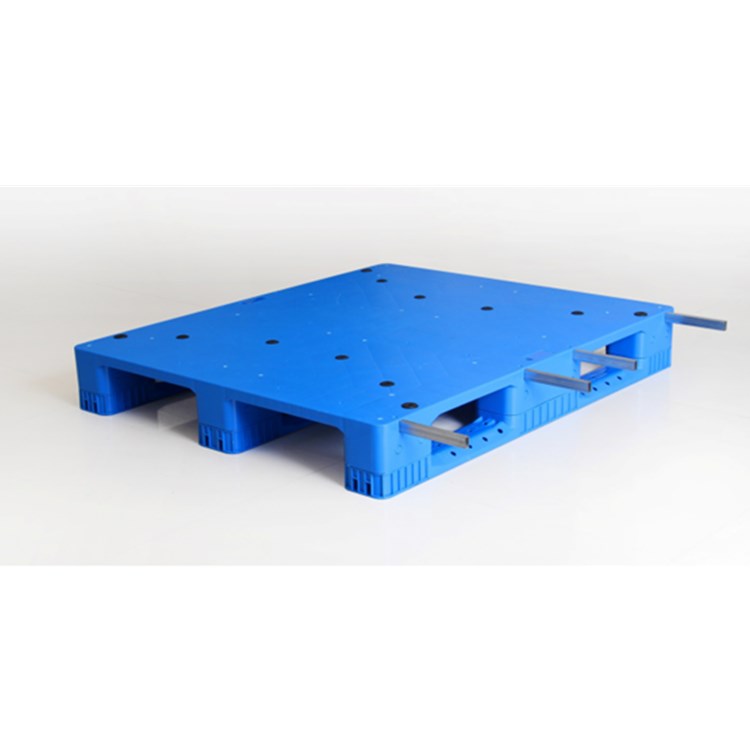

ZPCG-1210組合川字平板塑料托盤-面加4根鋼管

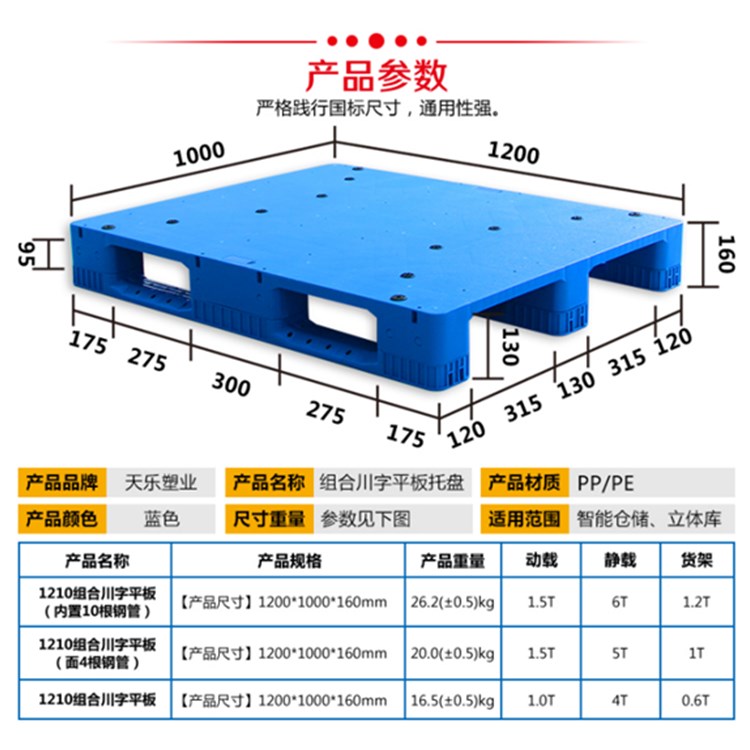

1-2、產品尺寸圖



1-3、產品詳細參數表

產品詳細參數
產品型號	ZDCG-1210（立體庫、智能倉儲專用川字平板塑料托盤）。
進叉方向	四向進叉（碼垛機使用1200mm長位置進叉）
產品尺寸	1200（L）×1000（W）×160 （H） mm（長寬高誤差≤3mm，對角線誤差≤3mm）。
內置鋼管	內置10根鍍鋅鋼管（面上4根、腿上6根），表面做防銹處理。
適用環境	適用環境溫度為-25℃～45℃，在該范圍內托盤保持良好的剛性和抗沖擊性。
叉孔高度	1米方向130mm；1米2方向95mm，適用于手動搬運車、電動搬運車、穿梭車、堆垛機等使用。
變 形 量	托盤滿載情況下，托盤使用過程中，  變形量和max撓度≤6mm。
作業環境	適用于堆垛機上作業，在鏈式輸送機、輥道輸送機、升降輸送機上輸送，叉車搬運。
產品材質	高密度聚丙烯/聚乙烯（PP/PE），無毒無害、不污染，可  應用于食品、醫藥、倉儲運輸等行業。
產品外觀	表面平整、無飛邊，無影響使用的裂紋和變形，邊緣部位無毛刺，單個托盤上下沒有明顯色差，同批產品色澤一致。
執行標準	國jia標準GB/T15234-94《塑料平托盤》

1-4、產品載荷能力

ZPCG-1210組合川字平板塑料托盤內置10根根管（面上4根，腿上6根），動載1.5T，靜載6T，貨架載1.2T。

1） 動態載荷
指在使用叉車等搬運設備時，托盤在動態作業中，托盤上貨物平鋪均勻擺放，所能承受的max載荷重量。該托盤的動態載荷為：1.5T。

2） 靜態載荷
指托盤放在水平且剛性的平面上，貨物均勻平鋪在托盤上，托盤所能承受的max載荷重量。該托盤的靜態載荷為：6T。

3） 貨架載荷
指托盤在橫梁貨架上或其他類似的料架上跨梁架空時，托盤上貨物平鋪均勻擺放, 所能承受的max載荷重量。該托盤的貨架載荷為：1.2T。

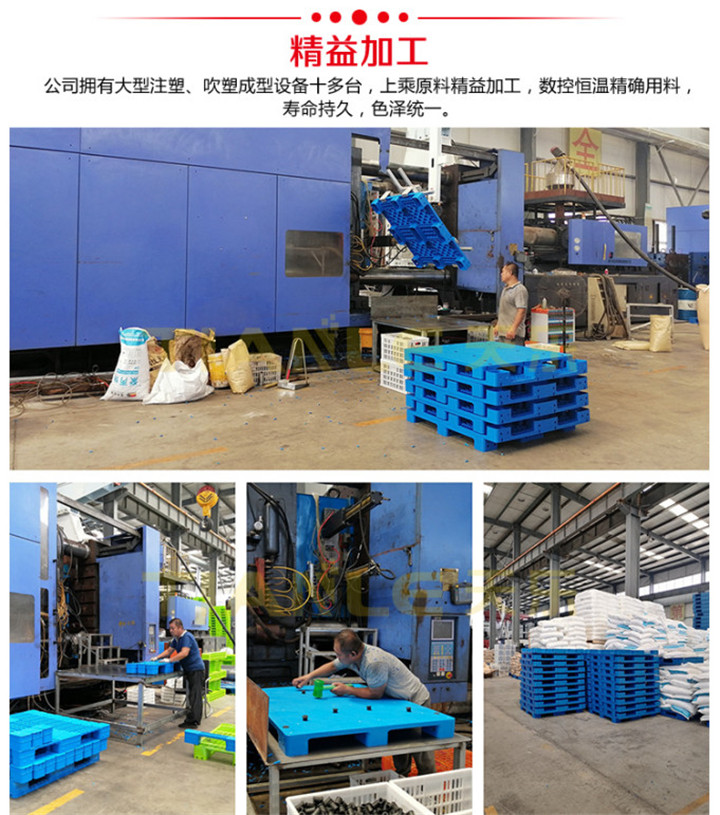

1-5、產品生產工藝
托盤上、下部件分別采用整體注塑，組合卡扣成型。


1-6、產品生產流程
合模→將熔料注入模腔→保壓→冷卻→開模→注塑件頂出→修整邊角→加裝防滑墊→放入鋼管→組裝成型。


1-7、托盤結構優勢

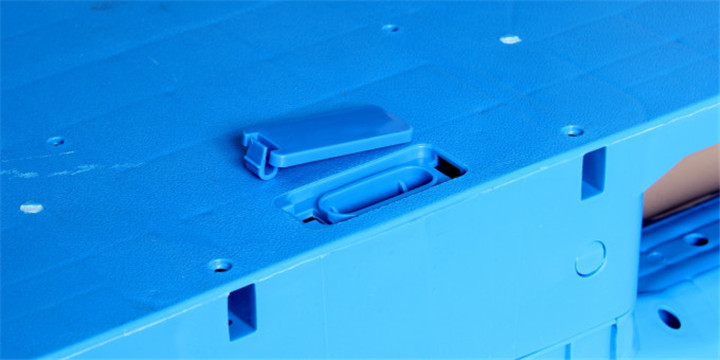

（1）【芯片槽設計】托盤底部留有電子芯片槽，客戶可運用射頻掃描技術管理倉庫，便于追蹤貨物及塑料托盤，產品  適用于智能倉儲，全自動生產線。

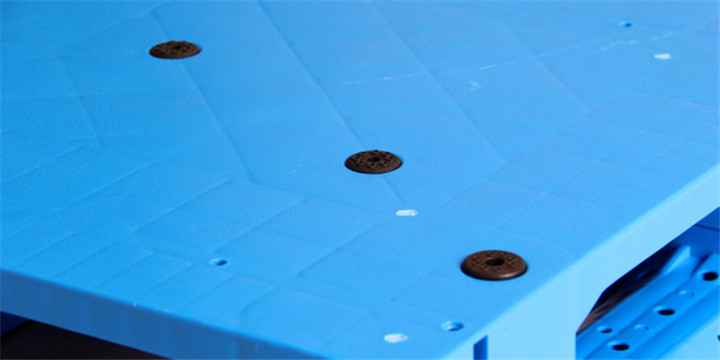

（2）【防滑設計】托盤表面裝有防滑墊，增加摩擦力，保護貨物降低貨損率。面部橘皮防滑設計，將貨物放在托盤上防滑效果良好，叉車移動及鏈條運輸過程中貨物跟托盤之間不會打滑

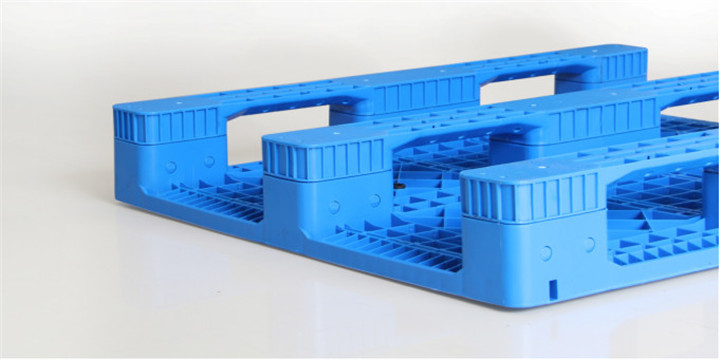

（3）【叉口及底部加強筋設計】托盤叉口、底部采用加強筋設計，提升托盤的穩定性的同時提升托盤的承重能力。

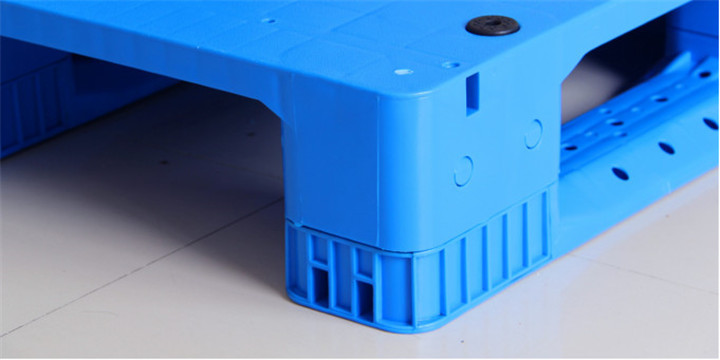

（4）【托盤邊緣圓弧角設計】一方面增加托盤的抗撞擊能力，另一方面防止發生磕碰弄傷使用者。

（5）【叉孔圓弧角及斜角設計】托盤叉孔兩側設計圓弧角、底部斜坡設計，方便手動叉車和電動叉車進出。

天樂公司簡介
山東天樂塑料科技有限公司坐落于山東省菏澤市巨野縣城東工業園，緊鄰327國道，地理位置優越，交通便利。天樂塑料是一家集研發，設計，制造，銷售為一體的大型生產塑料產品企業，公司擁有大型注塑、吹塑成型設備十多臺，擁有經驗豐富的設計研發團隊，可提供產品定制服務。  生產塑料托盤（注塑、吹塑托盤）、環衛分類垃圾桶、塑料周轉箱（筐）、塑料折疊箱、塑料中空板、纏繞膜等系列產品。產品  應用于倉儲物流、電商快遞、食品醫藥、糧油面粉、煙酒飲料、商場超市、印刷印務、電子電器、化工化肥、服裝紡織、汽車汽配等行業。
公司產品品種繁多，可以根據客戶要求來樣加工定制，廠家直銷，可開發票。歡迎新老顧客來電咨詢。
